خط صب ودرفلة الألومنيوم وسبائك الألومنيوم المستمرة ULL+ZRT

التطبيق
خط الإنتاج هذا يستخدم الألومنيوم أو خليط الألومنيوم لإنتاج قضبان من الألومنيوم بسماكة Φ9.5mm ،Φ7.6mm ، أو Φ12mm ، وذلك عبر عملية الصب والدرفلة المستمرة .

مزايا خط الصب والدرفلة المستمرة
1. آلة الصب هي من نوع أربع عجلات ، للتقليل من التشوه والتصدع في سبيكة الصب .
2. يتم التحكم تلقائياً في تدفق آلة الحجرة .
3. هناك أربع مناطق للتبريد . كل منطقة لديها 3 أقسام . وبشكل كلي ، لدينا 12 صمام للتحكم في التدفق . يمكن التحكم بهم جميعاً بشكل منفرد على الأرض .
4. عجلتا التوتير مركبتان على انفصال في الجزء العلوي . ليتم التحكم بها هوائياً ، هذه العجلات ليس لديها أي مشكلة مثل تسرب الألومنيوم . وهي سهلة ومريحة التشغيل .
5. معدات الصب تطبق طريقة الصب الأفقي . وهذا هو سبب إستقرارية وموثوقية الصب .
6. قطر عجلة التبلور هو Φ2200mm ، وقسم التقاطع لسبيكة الصب هو 3807 . السرعة الخطية لآلة الدرفلة هي 12m/s . في حين أن معدّل الإخراج هو .10t/h
7. عبر استخدام صيغة الدرفلة التالية 2+2+12 ، فإن الأربع قطع من نوع الإسطوانتين يمكنها درفلة السبائك المصبوبة بشكل أفضل لعمل قسم تقاطع أكبر ، وللتقليل من فجوات التقليص .
8. خط الصب والدرفلة المستمرة لقضبان الألومنيوم يستخدم زهور البرقوق للف القضبان . عملية اللف مشدودة ، بالتالي ليس هناك أي تعرجات .

التحسينات
1. تم استخدام آلة الصب المستمر من نوع أربع عجلات
2. تم زيادة مساحة وقطر عجلة التبلور
3. يمكن التحكم في التدفق أوتوماتيكياً .
4. محرك عربة اللف يقع في الجانب الأيمن من الهيكل . لذا فهو مريح عند التوصيل والصيانة .

العملية التكنولوجية

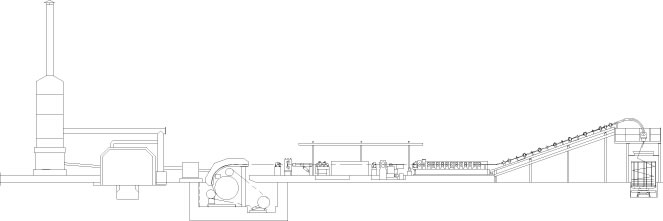

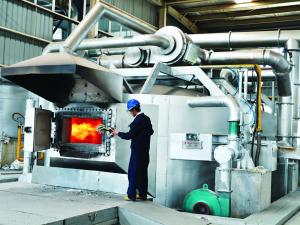

ألومونيوم و سبائك معدنية ← فرن عمودي ← فرن للغلي ← مِصوَل مائي ← مغرفة الصب ← آلة الصب المستمر بأربع عجلات ← جهاز السحب الأمامي ← آلة القص الأوتوماتيكي + آلة القص الهيدروليكي ← آلة التسوية و التشطيب ← فرن الحث الكهربائي ← جهاز التغذية ← آلة الدرفلة المستمرة بإسطوانتين ، ثلاث إسطوانات ← نظام إطفاء قضبان الألومنيوم ← جهاز السحب الخلفي ← آلة لف قضبان الأسلاك ← عربة لفائف القضبان

أداء المبيعات
خط الصب والدرفلة المستمرة لقضبان الألومنيوم قد تم تطبيقه من قبل العملاء مختلفين من هونغ كونغ ، مقاطعة Jiangsu ، مقاطعة Fujian ، إلخ . ومن دون شك فلقد نال هذا المنتج ترحيب المستخدمين الأجانب . فقد تم تصدير خط الصب والدرفلة المستمرة لقضبان الألومنيوم هذا إلى أمريكا ، الهند ، تركيا ، تايلاند و غيرها .

المتغيرات

قطر قضبان الألومنيوم Φ9.5mm
قطر عجلة التبلور Φ1650mm
مساحة خزان عجلة التبلور 2370mm2
صيغة الدرفلة 15 منصة درفلة ، ثلاث إسطوانات من نوع Y
حجم الإسطوانة Φ255mm
سرعة الدرفلة الداخلية 0.1857m/s (~ 0.27m/s)
أقصى سرعة درفلة (عند درفلة قضيبφ9.5mm ) 6.025m/s (~ 8.7m/s)
القدرة الإنتاجية حوالي 4.2t/h
حجم لفة الألومنيوم (O.D.×I.D.×H) Φ2.2×Φ1.5×1.3(m)
وزن لفة الألومنيوم 1~2t
إرتفاع مركز آلة الدرفلة 1000mm
الكمية المركبة الكلية 715KW (بإستثناء العزل الكهربائي : 270KWX2)
الحجم الكلي (L*W*H) (بإستثناء الأفران و أنظمة دورات المياه والزيت) 48×7.8×5.6(m)

ملاحظة : في حالة وجود عزم قيادة كافي لمحرك DC ، فإنه بإمكانكم استخدام نظام التحكم في سرعة ضعف المجال وفقاً لمقاومة الدرفلة لقضبان خليط الألومنيوم المصيوغة بطرق مختلفة . وأقصى كمية إنتاجية سوف تصل إلى .6t/h

الأجزاء الرئيسية

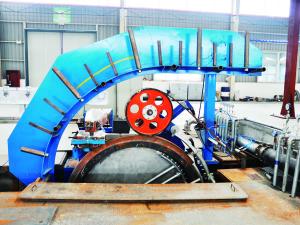

آلة الدرفلة والصب المستمر نوع أربع عجلات (تضم مغرفة الصب) 1
مغذي سلك القاطع الأمامي 1
مقص هيدروليكي (القص الأوتوموتيكي متاحٌ لإختيار أيضاً ) 1
آلة التسوية والتقويم 1
فرن الحث الكهربائي 1

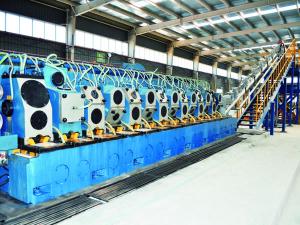

آلة الدرفلة (تضم جهاز التغذية) 1
نظام الإطفاء 1

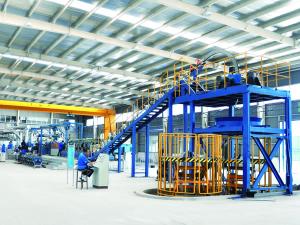

آلة لف القضبان (تضم جهاز السحب الخلفي) 1
نظام التحكم الإلكتروني 1
معدات الصب ماكينة اللف
قطر عجلة الصب (mm) نوع دعامة اللفة عدد دعامات اللفة قطر البكرة (mm) قطر القضيب النهائي (mm) أقصى قابلية إنتاجية (t/h)
1800 2-بكرات + 3-بكرات 2+12 255 9.5 4-5
2200 2-بكرات + 3-بكرات 2+2+12 270, 255 9.5 8-10
